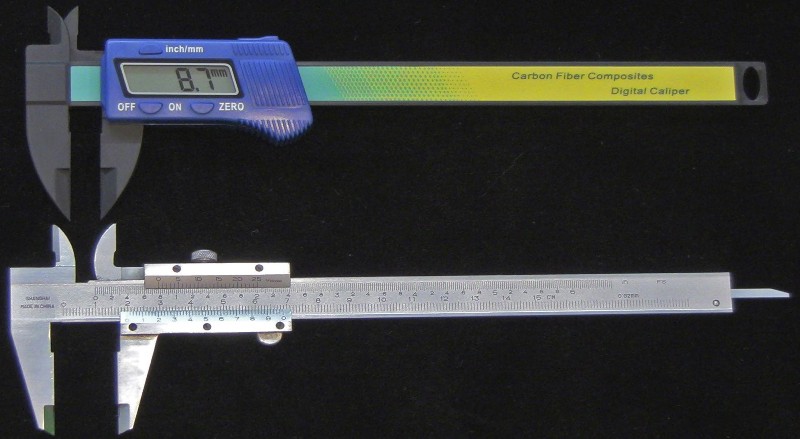

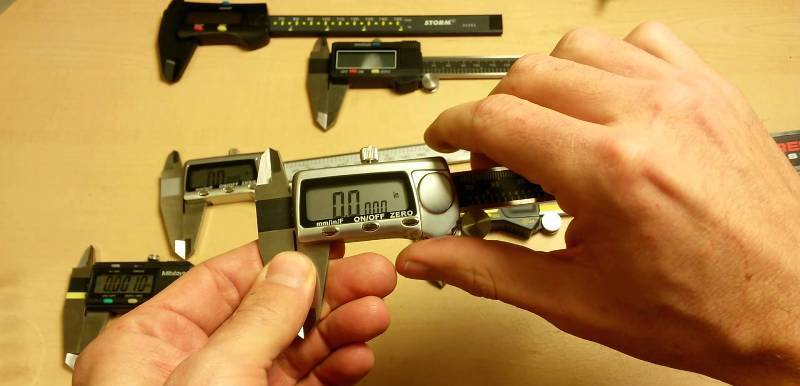

Um paquímetro é um tipo de pinça usada para medir com precisão absoluta. Também conhecido como instrumento de precisão, ele é usado para medir distâncias internas e externas com a máxima precisão e menos erro. Os paquímetros podem ser do tipo manual ou digital. Os paquímetros manuais são os tradicionais e ainda são amplamente utilizados. No entanto, ao contrário dos paquímetros manuais, os calibres digitais exibem a leitura em seu LCD, instantaneamente e sem o uso de qualquer tipo de interpretação pelo usuário.Construção e peças principais

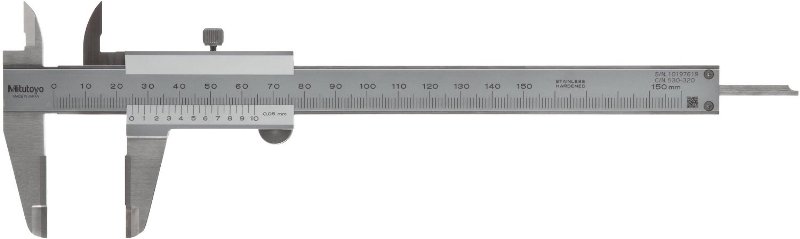

Um paquímetro manual ou tradicional é um instrumento de medição em forma de L com um braço móvel. O braço móvel é deslizado para ajustar o objeto no meio ou ao redor dos bicos. O paquímetro possui quatro bicos, com dois superiores usados ​​para medir as distâncias internas e dois inferiores para medir as distâncias internas dos objetos.

Os dois bicos superiores são os bicos menores que são usados ​​para medir as distâncias internas entre dois lados paralelos de um objeto ou um diâmetro interno. Eles também são conhecidos como os bicos internos. Considerando que os maxilares inferiores são os bicos mais longos e são usados ​​para medir diâmetros externos ou o comprimento total dos objetos e são conhecidos como bicos externos. Um paquímetro também é fornecido com um anexo adicional chamado como a sonda de profundidade, um bastão delgado como a estrutura usada para medir profundidades dentro de um objeto. A sonda de profundidade está presa ao braço móvel e se move junto com ele. O braço móvel também é conhecido como o braço deslizante e carrega a escala vernier, enquanto o braço fixo é o braço principal e carrega a escala principal. O paquímetro também tem um parafuso de bloqueio para segurar os braços em um lugar particular enquanto faz medições.

Assim, as partes principais de um paquímetro são:

  • Bicos internos
  • Bicos externos
  • Braço principal
  • Braço deslizante
  • Sonda de medição de profundidade
  • Parafuso de bloqueio

Escalas

Um taquímetro tem duas escalas principais – uma é conhecida como a escala principal e a outra é a escala secundária, também conhecida como a escala vernier. A escala secundária é a escala deslizante, que se move sobre a escala principal sempre que o braço ajustável é movido. Ambas as medidas métricas em polegadas são fornecidas em ambas as escalas.

Além disso, cada escala é dividida em 10 divisões iguais e, portanto, tem uma contagem mínima de 0,1 mm cada. Ao tomar medidas, o braço móvel é ajustado de modo a encaixar os bicos ao redor ou no interior do objeto. As leituras de ambas as escalas, principais e vernier, são importantes para fazer a medida final. No entanto, vale notar que as leituras em ambas as escalas são tomadas de maneira diferente. A leitura da escala principal é tomada olhando onde a marca, que está apenas à esquerda de 0, coincide com a escala de vernier, enquanto que a leitura secundária é tomada olhando essa marca na escala de vernier que coincide ou está extremamente perto de uma marca na escala principal.

Ler um taquímetro é fácil e pode ser aprendido rapidamente. No entanto, requer uma concentração para medir com precisão. Eles também possuem uma porca de bloqueio fornecida diretamente acima da escala principal. Isso ajuda a bloquear o braço móvel em um local particular para obter medidas mais precisas e para reduzir a taxa de erro.

Vale também de notar que os paquímetros são instrumentos delicados e o máximo cuidado deve ser tomado ao lidar com eles. Também é importante que o instrumento esteja bem calibrada antes de usar. Isto significa que, quando o braço móvel é trazido para a sua posição original ou fechada, o zero na escala principal deve coincidir exatamente com o zero na escala vernier. Isto é extremamente importante, pois o calibre mede mesmo o menor desvio e, portanto, pode fornecer uma leitura final inapropriada.
