Simplificando, os foles soldados são fabricados por soldagem estampada, diafragmas de metal e montagem flexível. Tiras de metal em forma de folha são hidraulicamente estampadas em forma de diafragma. A pressão de comprimento, a taxa da mola e a de temperatura contribuem para a determinação da espessura e do material necessário a fim de satisfazer as necessidades das aplicações.

A forma das ondulações e arestas dentro e fora do diafragma é crucial para o desempenho do conjunto do fole. Os diâmetros interior e exterior serão soldados posteriormente no processo, com margens estampadas de forma apropriada, e as soldaduras são à prova de vazamento.

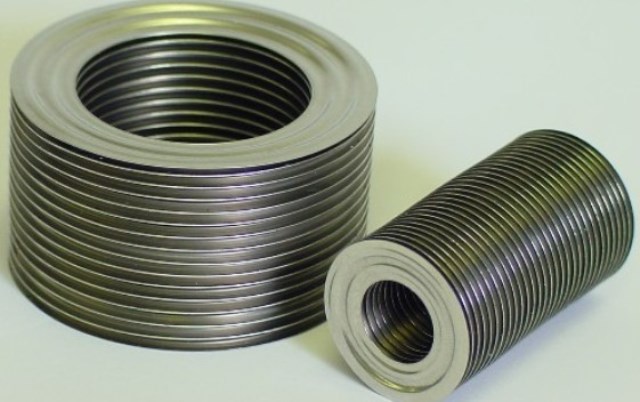

Uma vez estampado, os diafragmas são inspecionados por questões de qualidade e limpeza. A preparação de limpeza varia entre os fabricantes, mas o foco principal é garantir que o material esteja livre de qualquer gordura ou sujeira, garantindo que as soldas sejam fortes e à prova de vazamento. Os diafragmas precisam de um tratamento especial, após o processo, bem como para assegurar que os óleos naturais não entrem em contato com os diafragmas.tecnologia-de-fole-soldadoOs diafragmas são posicionados de modo a emparelhar os furos de diâmetro interior. Uma vez que os diâmetros internos entram em contato uns com os outros, eles são soldados em conjunto. Dependendo do fabricante e do material, a soldadura pode ser realizada por meio de plasma, laser, arco ou equipamento de soldadura por feixe de elétrons. Sistemas CNC podem ajudar a realizar a solda com precisão e consistência.

Dependendo do equipamento de soldadura, anéis de cobre podem ser inseridos entre os enrolamentos, de modo a garantir que o calor das soldagens não distorce ou altere as propriedades dos materiais no material adjacente.

Placas de extremidade ou flanges podem ser soldadas ao final de cada lado do conjunto do fole por exigências do cliente. Uma vez completamente montado, o fole de borda é soldado e testado para saber se há vazamento de gases, assegurando que a montagem fique completamente vedada. Na indústria, a taxa de fuga padrão é 1 × 10-9 para o material de aço inoxidável, mas taxas de vazamento menores são necessárias para certas aplicações.

Compreender os detalhes da aplicação também ajuda a projetar o fole para garantir seu bom funcionamento e longo ciclo de vida do produto. Deslocamentos axial e lateral também podem alterar os recursos de pressão dos foles.
